本產品采用進口的優質的防潮、阻燃性環氧樹脂包封和激光打印技術，具有體積小、漏電流和介質損耗小、頻率及溫度特性好、壽命長、靠譜、穩定性好。有很寬的工作溫度范圍，長時間工作和擱置后性能穩定。適用于軍事、電腦、汽車、通訊、家用電器等領域。本產品執行國際電工委員會IEC384-15-3技術規范，產品符合GB7215-87標準。

產品殼號：A、B、C、D、E、F

腳間距離：2.54mm、5.08mm

容量范圍：0.1UF——220UF

工作電壓：4V、6.3V、10V、16V、25V、35V、50V

封裝形式：散包、編帶

產品描述：

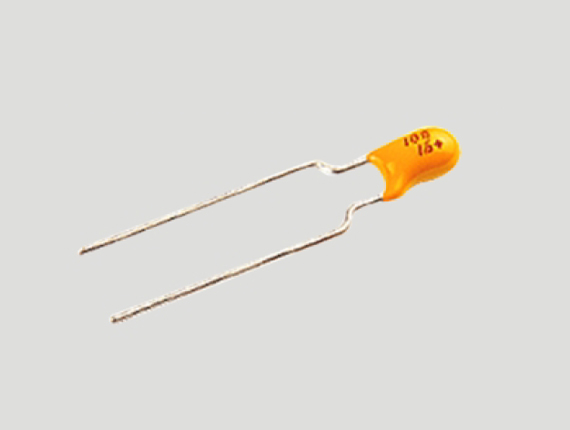

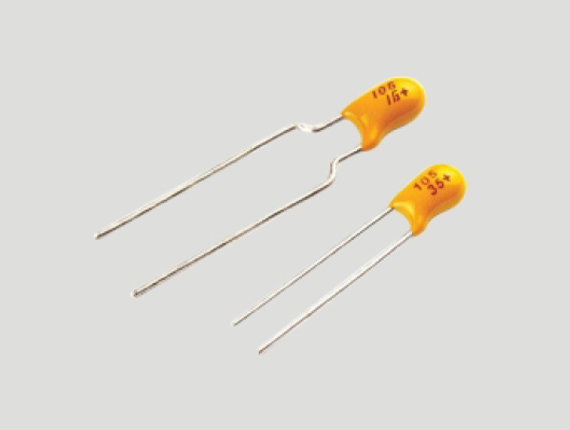

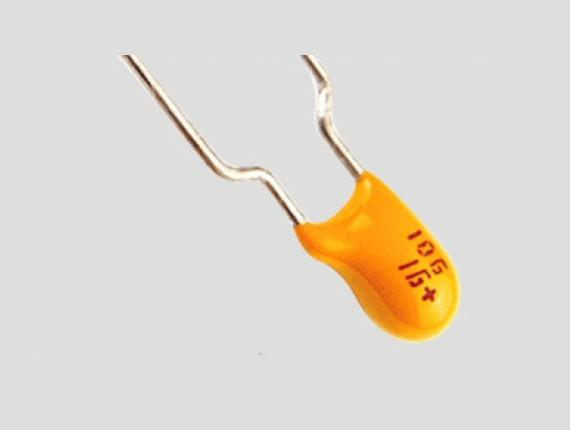

鉭電容分兩種：貼片鉭電容：外形尺寸：A（3216）、B（3528）、C（6032）、D（7343）；直插鉭電容：外形尺寸：A、B、C、D、E、F、G，腳距為：2.54mm、5.08mm；固體電解質鉭電容具有體積小,容量大、漏電流小、損耗角正切值小、靠譜、外形多樣的特點，廣泛用于航天、地纜、軍事設備、電腦、汽車、通訊、家用電器、其他電子設備等領域。

主要電性能

◆ 使用溫度范圍：-55 ~125℃（大于85℃降額電壓使用)
◆ 容量偏差：±20% ,±10%,±5%（特殊訂貨）
◆ 容量系列：0.1μF～330μF
◆ 電壓系列：4V~50V
◆ 漏電流（20℃) I₀ ≤0.02C_RU_R 或1μA(取大者)
◆ 損耗角正切 (20℃)見表1
◆ 高低溫特性：見表1
◆ 氣候類別：55/125/10
◆ 壽命試驗：1000小時

容量(μF) 容量變化 (%) 損耗較大值 (%) 漏電流最（μA） -55℃ +85℃ +125℃ -55℃ +20℃ +85℃ +125℃ +85℃ +125℃ ≤1.0 ±10 ±15 ±25 6 4 6 6 10 I0 12.5 I0 1.5~6.8 8 6 8 8 10~68 10 8 10 10 100~330 12 10 12 12

容量（μF）	容量代碼	額定電壓 (V)
		4	6.3	10	16	25(20)	35	50
0.1	104						A	A
0.15	154						A	A
0.22	224						A	A
0.33	334						A	A
0.47	474						A	A
0.68	684						A	A
1	105				A	A	A	B
1.5	155				A	A	A	C
2.2	225			A	A	A	B	C
3.3	335		A	A	A	B	B	D
4.7	475	A	A	A	B	B	C	D
6.8	685	A	A	B	B	C	D	E
10	106	A	B	B	B	C	D	E
15	156	A	B	C	C	D	E	F
22	226	B	C	C	C	D	E	F
33	336	B	C	D	D	E	F
47	476	C	D	D	D	E	F
68	686	D	D	D	E	F
100	107	D	E	E	E	F
150	157	E	E	E	F
220	227	E	E	F
330	337	F	F

標記與包裝

> 標記

◆ 包裝帶 B：散裝 T：盤式編帶 A：彈匣式編帶

◆ 卷盤尺寸 (各項說明 IEC286-2)

符號	尺寸		符號	尺寸
	(mm)			(mm)
P	12.7±1.0		D	4.0±0.3
P0	12.7±0.3		T	0.5±0.2
W	18	1	Δh	0±2.0
		-0.5	H	16±0.5
W0	5min		S	2.5±0.5	5.0±0.7
H2	9	0.75	P1	5.10±0.5	3.85±0.7
		-0.5
W2	0	1	P2	6.35±0.4
		0
H1	32.5max		ΔP	±1.3max
