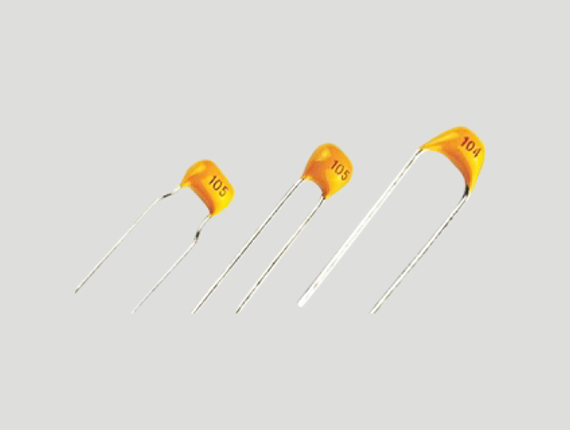

CC4 CT4 徑向引線獨石 (積層) 電容器

所屬分類：電容器
瀏覽次數：4343次
發布日期：2016/7/11

概述

徑向引線陶瓷電容特性

本產品容量大，溫度特性，工作電壓和容量誤差范圍工業生產標準尺寸適合自動安裝的卷帶包裝

徑向引線電容器尺寸、容量、工作電壓關系表

尺寸規格	外型	尺寸 (mm)						工作電壓	容量范圍(pF)
		F	Hmin	Lmax	Wmax	Tmax	D		COG(NPO)	X7R	Y5V(Z5U)
0805	A1	5.0	5.0	4.2	3.8	3.8	0.5	25V	0R5~332	221~105	103~105
	B1	5.0						50V	0R5~222	221~105	103~684
	C1	2.5						100V	0R5~102	221~683
1206	B2 C2	5.0 4.0	5.0	5.0	4.5	3.8	0.5	25V	0R5~682	102~105	103~105
								50V	0R5~472	102~105	103~105
								100V	0R5~392	102~683
1210	C3 C2	5.0 4.0	5.0	7.6	5.5	3.8	0.5	25V	561~103	102~334	104~155
								50V	561~682	102~205	104~155
								100V	561~472	102~104
1812	C3	5.0	5.0	8.5	8.5	3.8	0.5	25V	102~153	103~474	154~335
								50V	102~103	103~334	154~225
								100V	102~682	103~224
2225	C4	7.5	5.0	10.5	9.5	4.2	0.5	25V	102~223	103~105	684~475
								50V	102~223	103~105	684~335
								100V	102~103	103~474
3035	C4	7.5	5.0	12.5	10.5	4.2	0.5	25V	102~104	103~225	105~106
								50V	102~473	103~225	105~685
								100V	102~333	103~105

注：其余部分容量電壓等指標與CC41、CT41相同

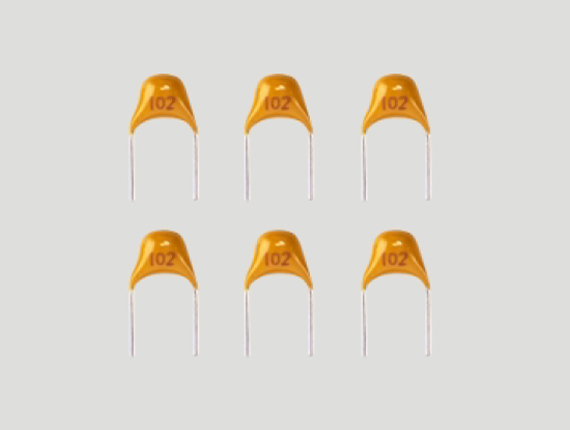

多種腳形產品。

介質性能參數

CC4 (NPO,COG)		CT4 (X7R)	CT4 (Y5V,Z5U)
容量范圍		0.5pF~104		221~225	103~106
容量誤差		B=±0.1pF	C=±0.25pF	K=±10%	M=±20%
		D=±0.5pF	F=±1%	M=±20%	S=+50%~-20%
		G=±2%	J=±5%	S=+50%~-20%	Z=+80%~-20%
		K=±10%	M=±20%		P=+100%~0
		B,C,D for C <10pF
額定電壓		25V, 50V, 100V, 200V, 500V, 1000V 2000V,3000V, 4000V			25V, 50V, 100V 200V, 250V
損耗(DF)		0.15%Max		2.5%Max	5.0%Max
		(20℃,1MHZ,1VDC)		(20℃,1KHZ,1VDC)	(20℃,1KHZ,0.3VDC)
絕緣電阻		C≤10nF	I_R≥10000MΩ	C≤25nF	I_R≥4000MΩ
		C＞10nF	I_R>500Ω.F	C＞25nF	C×R>100ΩF
介質耐壓強度		測試時無明顯損傷
端電極結合強度		測試時無明顯損傷
彎曲強度		測試時無明顯損傷。容量誤差不超過10%
可焊性	時間:	2±1s
	溫度.:	235±5℃
	覆蓋:	≥ 95%
耐焊接熱	時間:	5±1s
	溫度.:	265±5℃
	覆蓋:	≥ 95%
	△C/C:	≤0.5% or 0.5pF		≤-5% ~ +10%	≤-10% ~ +20%
溫度循環變化	△C/C:	≤1%		≤± 10%	≤±30%
	外觀:	測試時無明顯損傷
潮濕試驗	△C/C:	≤2%		≤10%	≤20%
	DF	0.003		0.05	0.07
	IR	R×C>25s
	外觀:	測試時無明顯損傷
溫度特性 (△C/C)		±30ppm/℃		±15%	Z5U(E)	+22~-56%
					Y5V(F)	+22~-82%
振動	外觀:	測試時無明顯損傷
撞擊	△C/C:	≤2%
	外觀:	測試時無明顯損傷
壽命測試 (1000小時)	△C/C:	≤2%		≤±12.5%	≤±30.0%
	DF	0.003			0.05
	IR	R×C>25s			R×C≥25s
	外觀:	測試時無明顯損傷
