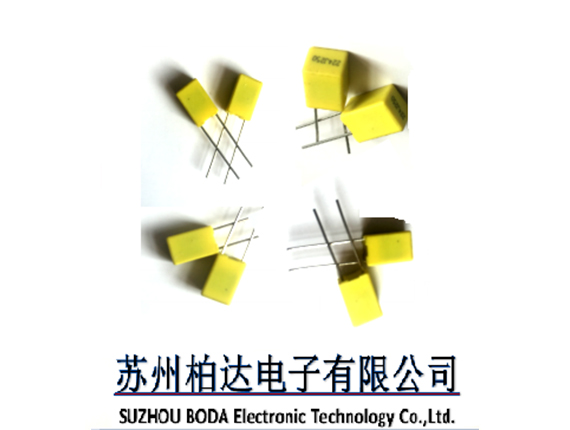

CL 23B (MEMB)小型金校正電容器(塑料外殼)

所屬分類：電容器
瀏覽次數：3899次
發布日期：2016/7/11

概述

MEMB(CL23B)小型金屬化聚乙脂膜（盒式）電容器 METALLIZED POLYESTER FILM CAPACIROR（MINI-BOX）

類型 TYPE: MEMB（CL23B）
外形圖 outline drawing

特點	FEATURES
◎尺寸小，節省空間。 ◎無感結構。 ◎有自愈性。 ◎阻燃性高（UL94V-0）。 ◎阻止?jié)穸葷B入特強。	◎Space-saving miniature size. ◎Non-inductive construction. ◎Self-healing property. ◎Flame-retardant plastic case and epoxy resin(comphance with UL94V-0). ◎High-mositure resistance.

特性	SPEIFICATIONS
引用標準 (Referencce Standard)	GB/T 7332 (IEC 60384-2)
氣候類別 (Climatic Category)	55/100/56
容量范圍 (Capacitance Range)	0.001μf ~ 1 μf
標準容量允許偏差 (Standard deviation of capacity to allow)	J: ±5% , K: ±10%
額定溫度 Rated Temperature	+85℃
使用工作溫度范圍(Use the operation temperature range)	-55℃~+105℃ +85℃~+105℃:Decreasing factor 1.25% per℃ for VR(DC)
工作電壓 Ractor Voltage	50~63VDC , 100VDC
損耗角正切 (Loss tangent)	≤1% Max ( at 25℃,1KHz )
絕緣電阻 Insrlation resistance	CR≤0.33μF , I R≥15000MΩ CR＞0.33μF , IR≥5000S
耐電壓 ( Voltage proof )	WVD×150% , 60sec

外型尺寸表（可根據客戶設計尺寸制作） Dimension (Customer Design)

	50~63VDC	100VDC
0.001	M1	M1 ,M2
0.0015	M1	M1,M2
0.0022	M1	M1,M2
0.0033	M1	M1,M2
0.0047	M1	M1,M2
0.0068	M1	M1,M2
0.0082~0.010	M1	M1,M2
0.015	M1	M1,M2
0.022	M1	M1,M2
0.033	M1	M1,M2
0.047	M1	M1,M2
0.068	M1	M1,M2
0.10--0.12	M1	M1,M2
0.15--0.18	M1,M2	M1,M2
0.22--0.27	M1,M2	M1,M2
0.33--0.39	M2,M3	M3
0.47-0.56	M2,M3	M3,M4
0.68-0.82	M4,M5	M5
1.0	M4,M5	M5
